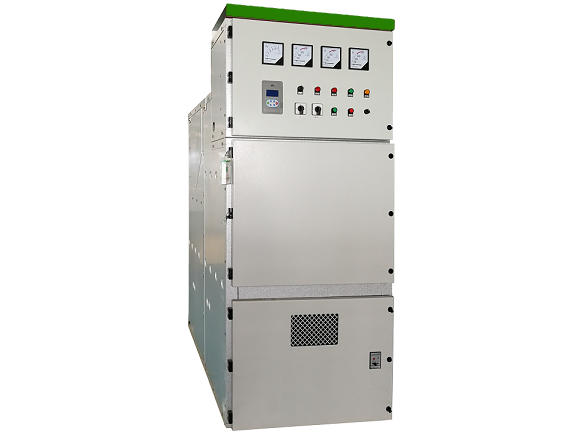

Устройства плавного пуска 6/10кв
Устройства плавного пуска среднего напряжения для двигателей мощностью от 220 до 11000кВт
Описание
Предназначены для запуска трехфазных асинхронных электродвигателей. Снижают пусковые токи и ударные пусковые механические и гидравлические нагрузки, обеспечивают защиту электродвигателя. Диапазон мощностей 220…11000кВт.
Устройства могут дополнительно комплектоваться ячейками для организации запуска нескольких электродвигателей.
SHS-AA-BBB-CC-D-E-F, где:
● SHS — Серия устройств плавного пуска среднего напряжения
● AA — Номинальное напряжение, кВ
● BBB — Номинальная мощность, кВт
● CC — Номинальный ток, А
● D — Исполнение (B — базовое, I — расширенное)
● E — Количество запускаемых двигателей, шт
● F — Используемые защиты (B — защиты устройства плавного пуска, E — дополнительные защиты)
Модели
Устройства плавного пуска серии SHS (базовое исполнение для запуска одного двигателя)
Модель | Напряжение, кВ | Ток, А | Мощность, кВт |
SHS-6-220-25-B-1-B | 6 | 25 | 220 |
SHS-6-280-35-B-1-B | 6 | 35 | 280 |
SHS-6-300-40-B-1-B | 6 | 40 | 300 |
SHS-6-400-45-B-1-B | 6 | 45 | 400 |
SHS-6-450-55-B-1-B | 6 | 55 | 450 |
SHS-6-560-65-B-1-B | 6 | 65 | 560 |
SHS-6-630-75-B-1-B | 6 | 75 | 630 |
SHS-6-710-90-B-1-B | 6 | 90 | 710 |
SHS-6-800-100-B-1-B | 6 | 100 | 800 |
SHS-6-1000-120-B-1-B | 6 | 120 | 1000 |
SHS-10-315-25-B-1-B | 10 | 25 | 315 |
SHS-10-450-35-B-1-B | 10 | 35 | 450 |
SHS-10-500-40-B-1-B | 10 | 40 | 500 |
SHS-10-630-45-B-1-B | 10 | 45 | 630 |
SHS-10-710-55-B-1-B | 10 | 55 | 710 |
SHS-10-800-65-B-1-B | 10 | 65 | 800 |
SHS-10-1000-75-B-1-B | 10 | 75 | 1000 |
SHS-10-1250-90-B-1-B | 10 | 90 | 1250 |
SHS-10-1400-100-B-1-B | 10 | 100 | 1400 |
SHS-10-1600-120-B-1-B | 10 | 120 | 1600 |
Характеристики Устройства плавного пуска 6/10кв
● Режимы работы:
● Местный● Дистанционный
● Встроенный интерфейс RS485
● Сигнализация состояний на лицевой панели шкафа с возможностью передачи данных в АСУ ТП
● Функции защиты:
● Защита от перегрузки силовых тиристоров;● Защита от перегрузки двигателя● Защита от обрыва фаз(ы)● Защита от короткого замыкания● Защита от тока однофазного короткого замыкания (опционально с помощью нулевого трансформатора тока, только для комплектного решения)● Защита от асимметрии фаз
● Сигнализация и управление:
● Лампы и селекторы на панели управления шкафа;● Дистанционное управление с клемм;● Диспетчеризация (сигналы типа “сухой контакт” о статусе, аналоговые сигналы 4-20мА параметров двигателя)
● Опции:
● Контроль температуры обмоток электродвигателя● Контроль вибрации электродвигателя● Уличное исполнение● Комплектация ШОТ● Сенсорная панель с регистрацией состояния и сохранением архива до 1000 событий с привязкой ко времени
