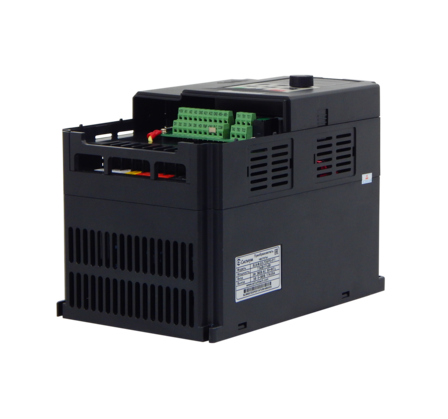

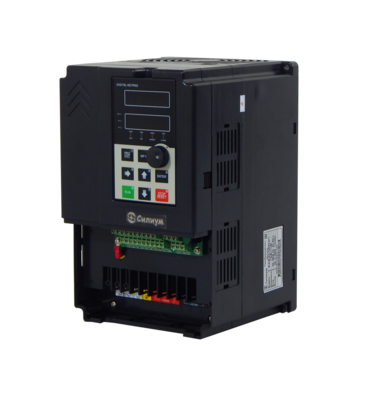

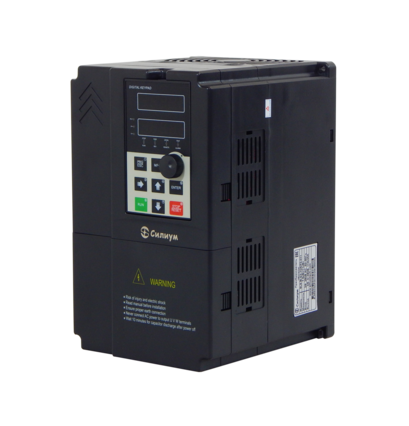

Преобразователи частоты силиум серии sl9 на напряжение 220, 380 и 690в мощностью до 800 квт
Преобразователи серии SL9 отличаются очень широким диапазоном регулирования выходных частот, поддерживают как вольт-частотный, так и векторный режим управления. В линейке преобразователей есть уникальные приборы с однофазным питанием 220В и трехфазным выходом 380В мощностью до 18,5 кВт и преобразователи с трехфазным питанием мощностью до 800 кВт.
Описание
Преобразователи частоты SL9 просты в настройке, но при этом имеют очень широкий набор функций и позволяют выполнять тонкую настройку под конкретные нужды. Встроенный ПИД-регулятор помогает идеально управлять насосами и вентиляторами, а наличие специального исполнения для насосов и вентиляторов позволяет сэкономить значительные средства на покупке прибора. Простой в использовании логический контроллер позволяет легко создать программу для работы преобразователя в многоступенчатом режиме для таких устройств, как стиральные машины, мешалки, станки и т.д., режим энергосбережения оптимизирует энергопотребление при неполной нагрузке на двигатель. Преобразователи частоты SL9 позволяют снизить издержки и повысить надежность работы электродвигателей.

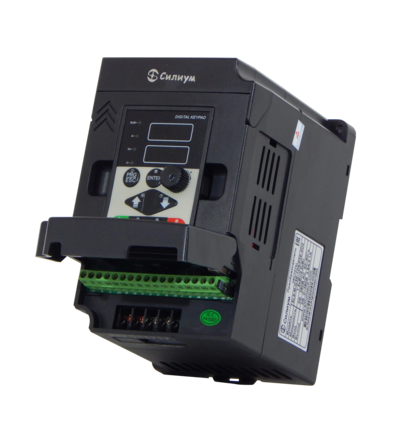

Все преобразователи снабжены съемной панелью управления
Все преобразователи оборудованы интерфейсом RS485, который позволяет обмениваться данными с удаленными компьютерами или контроллерами
В линейке преобразователей есть не только приборы, которые позволяют получить три фазы 220В из одной фазы 220В, но и уникальные приборы, которые позволяют получить из одной фазы 3 фазы на напряжении 380В. Таким образом имея однофазный источник электроснабжения Вы сможете эксплуатировать мощные моторы, рассчитанные на питание 3х380 мощностью до 11 кВт.
Если Вы планируете применять преобразователь для управления насосом в режиме поддержания постоянного давления, возможно Вас заинтересуют датчики давления
Вы также можете приобрести у нас комплектные шкафы управления с частотным регулированием, которые обеспечивают управление одним или несколькими насосами или вентиляторами с бесступенчатым каскадным регулированием производительности, имеют высокую степень защиты от внешних воздействий и множество других функций.
Преобразователи для общепромышленного применения, вход: 1 фаза 220 (230)В, выход: 3 фазы 0…220 (230)В
Модель | Мощность, КВт | Ток, А | Масса брутто, кг | Габариты, Ш/В/Г, мм | Установочные размеры, Ш/В/Ø, мм |
SL9-M-G1-1d5 | 1,5 | 7 | 2 | 85/142/116 | 73/130/116 |
SL9-M-G1-2d2 | 2,2 | 10 | 3 | 120/205/166 | 108/195/Ø4.5 |
SL9-M-G1-004 | 4 | 16 | 5 | 162/250/191 | 148/238/Ø5.5 |
SL9-M-G1-5d5 | 5,5 | 23 | 5 | 162/250/191 | 148/238/Ø5.5 |
SL9-M-G1-7d5 | 7,5 | 30 | 10 | 223/323/207 | 207/307/Ø5.5 |
Преобразователи для общепромышленного применения, вход: 1 фаза 220 (230)В, выход: 3 фазы 0…380 (400)В
Модель | Мощность, КВт | Ток, А | Масса брутто, кг | Габариты, Ш/В/Г, мм | Установочные размеры, Ш/В/Ø, мм |
SL9-M-G13-d75 | 0.75 | 2.1 | 2 | 100/151/116 | 89/140/Ø4 |
SL9-M-G13-1d5 | 1.5 | 3.8 | 2 | 100/151/116 | 89/140/Ø4 |
SL9-M-G13-2d2 | 2.2 | 5.1 | 3 | 120/205/166 | 108/195/Ø4.5 |
SL9-M-G13-004 | 4.0 | 9 | 3 | 120/205/166 | 108/195/Ø4.5 |
SL9-M-G13-5d5 | 5.5 | 13 | 5 | 162/250/191 | 148/238/Ø5.5 |
SL9-M-G13-7d5 | 7.5 | 17 | 5 | 162/250/191 | 148/238/Ø5.5 |
SL9-M-G13-011 | 11 | 25 | 10 | 223/323/207 | 207/307/Ø5.5 |
SL9-M-G13-015 | 15 | 32 | 10 | 223/323/207 | 207/307/Ø5.5 |
SL9-M-G13-018 | 18.5 | 37 | 10 | 223/323/207 | 207/307/Ø5.5 |
Преобразователи для общепромышленного применения, вход: 3 фазы 380 (400)В, выход: 3 фазы 0…380 (400)В
Модель | Мощность, КВт | Ток, А | Масса брутто, кг | Габариты, Ш/В/Г, мм | Установочные размеры, Ш/В/Ø, мм |
SL9-M-G3E-1d5/P3E-2d2 | 1.5/2.2 | 3.8/5.1 | 2 | 100/151/116 | 89/140/Ø4 |
SL9-M-G3E-2d2/P3E-004 | 2.2/4.0 | 5.1/9 | 2 | 100/151/116 | 89/140/Ø4 |
SL9-M-G3-004/P3-5d5 | 4.0/5.5 | 9/13 | 2 | 120/205/166 | 108/195/Ø4.5 |
SL9-M-G3-5d5/P3-7d5 | 5.5/7.5 | 13/17 | 3 | 120/205/166 | 108/195/Ø4.5 |
SL9-M-G3-7d5/P3-011 | 7.5/11 | 17/25 | 3 | 162/250/191 | 148/238/Ø5.5 |
SL9-M-G3-011/P3-015 | 11/15 | 25/32 | 5 | 162/250/191 | 148/238/Ø5.5 |
SL9-M-G3-015/P3-018 | 15/18.5 | 32/37 | 5 | 223/323/207 | 207/307/Ø5.5 |
SL9-M-G3-018/P3-022 | 18.5/22 | 37/44 | 8 | 223/323/207 | 207/307/Ø5.5 |
SL9-M-G3-022/P3-030 | 22/30 | 45/60 | 8 | 223/323/207 | 207/307/Ø5.5 |
SL9-M-G3-030/P3-037 | 30/37 | 60/75 | 9 | 300/540/240 | 220/500/Ø7 |
SL9-M-G3-037/P3-045 | 37/45 | 75/91 | 25 | 300/540/240 | 220/500/Ø7 |
SL9-M-G3-045/P3-055 | 45/55 | 91/112 | 25 | 340/580/270 | 260/540/Ø10 |
SL9-M-G3-055/P3-075 | 55/75 | 112/150 | 40 | 340/580/270 | 260/540/Ø10 |
SL9-M-G3-075/P3-090 | 75/90 | 150/176 | 40 | 410/610/280 | 260/575/Ø12 |
SL9-M-G3-090/P3-110 | 90/110 | 176/210 | 51 | 410/610/280 | 260/575/Ø12 |
SL9-M-G3-110/P3-132 | 110/132 | 210/253 | 51 | 460/710/335 | 320/690/Ø12 |
SL9-M-G3-132/P3-160 | 132/160 | 253/304 | 75 | 460/710/335 | 320/690/Ø12 |
SL9-M-G3-160/P3-200 | 160/200 | 304/377 | 75 | 535/885/370 | 360/830/Ø12 |
SL9-M-G3-200/P3-220 | 200/220 | 377/426 | 108 | 535/885/370 | 360/830/Ø12 |
SL9-M-G3-220/P3-250 | 220/250 | 426/465 | 108 | 535/885/370 | 360/830/Ø12 |
SL9-M-G3-250/P3-280 | 250/280 | 465/520 | 108 | 650/1040/415 | 360/985/Ø12 |
SL9-M-G3-280/P3-315 | 280/315 | 520/585 | 168 | 650/1040/415 | 360/985/Ø12 |
SL9-M-G3-315 | 315 | 585 | 168 | 650/1040/415 | 360/985/Ø12 |
SL9-M-G3-355 | 355 | 650 | 170 | 815/1350/445 | 600/1250/Ø12 |
SL9-M-G3-400 | 400 | 725 | 260 | 815/1350/445 | 600/1250/Ø12 |
SL9-M-G3-450 | 450 | 820 | 260 | 815/1350/445 | 600/1250/Ø12 |
SL9-M-G3-500 | 500 | 860 | 260 | 815/1350/445 | 600/1250/Ø12 |
SL9-M-G3-560 | 560 | 950 | 260 | 1310/2210/600 | 1310/2210/600 |
SL9-M-G3-630 | 630 | 1100 | 600 | 1310/2210/600 | 1310/2210/600 |
SL9-M-G3-710 | 710 | 1200 | 600 | 1310/2210/600 | 1310/2210/600 |
SL9-M-G3-800 | 800 | 1300 | 600 | 1310/2210/600 | 1310/2210/600 |
Преобразователи для общепромышленного применения, вход: 3 фазы 660(690)В, выход: 3 фазы 0…660 (690)В
Модель | Мощность, КВт | Ток, А | Масса брутто, кг | Габариты, Ш/В/Г, мм | Установочные размеры, Ш/В/Ø, мм |
SL9-M-G6-055 | 55 | 60 | 26 | 300/540/240 | 220/500/Ø7 |
SL9-M-G6-075 | 75 | 83 | 60 | 410/610/280 | 260/575/Ø12 |
SL9-M-G6-090 | 90 | 99 | 60 | 410/610/280 | 260/575/Ø12 |
SL9-M-G6-110 | 110 | 121 | 80 | 460/710/335 | 320/690/Ø12 |
SL9-M-G6-132 | 132 | 142 | 80 | 460/710/335 | 320/690/Ø12 |
SL9-M-G6-160 | 160 | 171 | 110 | 535/885/370 | 360/830/Ø12 |
SL9-M-G6-200 | 200 | 197 | 110 | 535/885/370 | 360/830/Ø12 |
SL9-M-G6-220 | 220 | 235 | 110 | 535/885/370 | 360/830/Ø12 |
SL9-M-G6-250 | 250 | 246 | 170 | 650/1040/415 | 360/985/Ø12 |
SL9-M-G6-280 | 280 | 275 | 170 | 650/1040/415 | 360/985/Ø12 |
SL9-M-G6-315 | 315 | 310 | 170 | 650/1040/415 | 360/985/Ø12 |
SL9-M-G6-355 | 355 | 344 | 260 | 815/1350/445 | 600/1250/Ø12 |
SL9-M-G6-400 | 400 | 384 | 260 | 815/1350/445 | 600/1250/Ø12 |
SL9-M-G6-450 | 450 | 406 | 260 | 815/1350/445 | 600/1250/Ø12 |
SL9-M-G6-500 | 500 | 450 | 260 | 815/1350/445 | 600/1250/Ø12 |
Характеристики Преобразователя Частоты Силиум sl9
Характеристика | Значение | ||
Стандартная функция | Макс. частота | Векторный режим: 0~300 Гц Вольт-частотный режим: 0~3000 Гц | |
Несущая частота | 0.5–16 кГц (Автонастраивается в зависимости от нагрузки) | ||
Точность установки частоты | Цифровая установка: 0.01 Гц Аналоговая установка: макс. частота x 0.025% | ||
Режимы управления | Векторный без датчика (SFVC) Векторный с датчиком (CLVC)（+ плата PG） Вольт-частотный (V/F) | ||
Стартовый момент | Тип G: 0.5 Гц/150% (SFVC); 0 Гц/180% (CLVC) Тип P: 0.5 Гц/100% | ||
Диапазон скорости | 1:100 (SFVC) | 1:1000(CLVC) | |
Точность скорости | ± 0.5% (SFVC) | ± 0.02% (CLVC) | |
Точность управления моментом | ± 10% (SFVC) | ± 5% (CLVC) | |
Перегрузочная способность | Тип G: 60с на 150% номинального тока, 3с на 180% номинального тока Тип P: 60c на 120% номинального тока, 3с на 150% номинального тока | ||
Поддержка момента | Автоматическая поддержка Ручная поддержка 0.1%…30.0% | ||
V/F –кривая | Линейная V/F зависимость Многоточечная V/F зависимость Степенная V/F | ||
V/F разделение | Два типа: полное и половинное | ||
Кривая разгона/замедления | Линейная рампаа S-кривая | ||
Торможение постоянным током | Частота торможения: 0.00 Гц … макс. частотаа Порого тормозного тока: 0.0%…100.0% | ||
Дежурный режим | Дежурная частота: 0.000Hz~50.00 Hz | ||
Втроенный ПЛК, Многоскоростной режим | Может использоваться до 16 скоростей с помощью программы простого ПЛК или в режиме управления через клеммы | ||
Встроенный ПИД-регулятор | Простое управление с обратной связью | ||
Авторегулировка напряжения (АРН) | Поддерживает постоянным выходное напряжение независимо от флуктуаций входного напряжения.. | ||
Контроль перенапряжения/ превышения по току | |||
Быстрое ограничение тока | Автоматическое быстрое ограничение тока для исключения выхода из строя из-за превышения тока | ||
Ограничение и управление моментом | Автоматические ограничение крутящего момента для исключения перегрузок. Управление моментом может использоваться в режиме ВК. | ||
Специальная функция | Высокая эффективность | Управление асинхронными и синхронными моторами посредством высокоэффективных векторных алгоритмов | |
Настраиваемая токовая защита | Для обеспечения надежной защиты двигателя. | ||
Виртуальные клеммы | Пять групп виртуальных входов/выходов позволяют реализовать простые логические зависимостии | ||
Таймер | Диапазон таймера: 0.0…6500.0 минут | ||
Многомоторная настройка | Могут использоваться две группы параметров мотора для ускорения перенастройки | ||
Поддержка обмена данными | Modbus-RTU, PROFIBUS-DP, CANlink и CANopen. | ||
Защита мотора от перегрева | Опциональный вход для термометра (PT100, PT1000). | ||
Несколько типов подключаемых энкодеров | Поддержка энкодеров различных типов: дифференциальных, с открытым коллектором, ресолверного типа, типа UVW, типа SIN/COS. | ||
Улучшенное программное обеспечение | Поддержка рабочих параметров инвертора и функции виртуального осциллографа с возможностью мониторинга статуса. | ||
Работа | Управление | С панелии С клемм Через цифровой порт | |
Установка частоты | Источники установки: цифровая установка, аналоговая установка напряжением, током, импульсным сигналом, через цифровой порт. Смешанный тип с переключением между каналами. | ||
Установка вспомогательной частоты | 10 возможных способов, позволяющих выполнять точную настройку. | ||
Входные клеммы | Стандарт:: 6 цифровых входов (DI), один из них поддерживает импульсный сигнал с частотой до 50 кГц, 2 аналоговых входа (AI Существует возможность расширения. | ||
Выходные клеммы | Стандарт: 1 высокочастотныйиспульсный выход с открытым коллектором с частотой 0…50 кГц с сигналом прямоугольной формы 1 транзисторный выход (DO) 1 релейный выход 2 аналоговых выхода (AO) с поддержкой сигналов 0…10В и 0…20 мА. Существует возможность расширения. | ||
Дисплей и панель управления | LED дисплей | Отображение параметров | |
LCD дисплей | Опциональной исполнение с поддержкой английского языка | ||
Копирование параметров | Опциональная LCD панель управления может копировать параметры преобразователя | ||
Блокировка и выбор функций | Возможность частичной или полной блокировки параметров для редактирования для исключения ошибокв управлении. | ||
Режим защиты | Диагностика короткого замыкания при запуске, защита от потери входной/выходной фазы, перенапряжения, превышения по току, просадки напряжения, перегрева, перегрузки и т.д. | ||
Условия эксплуатации | Место размещения | В помещении, без пыли, прямых солнечных лучей, агрессивных газов, дыма, пара. | |
Высота | До 1000 м над уровнем моря | ||
Температура эксплуатации | -10°C… +40°C (в диапазоне от 40°C до 50°C мощность снижается) | ||
Влажность | Не выше 95%, без конденсата | ||
Вибрация | До 5.9 м/с2 (0.6 g) | ||
Температура хранения | -20°C … +60°C | ||
