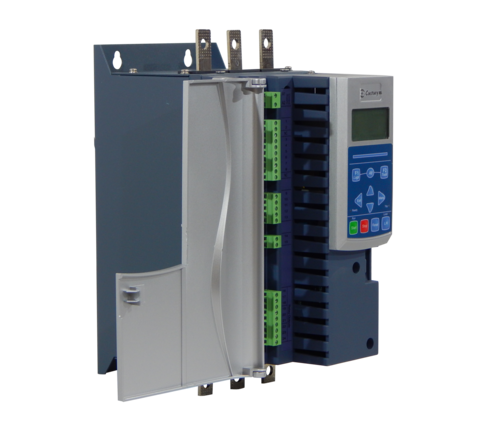

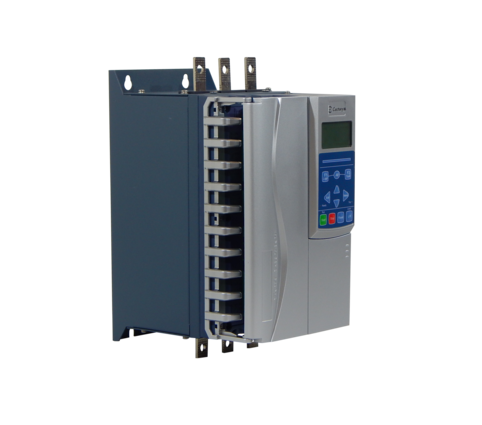

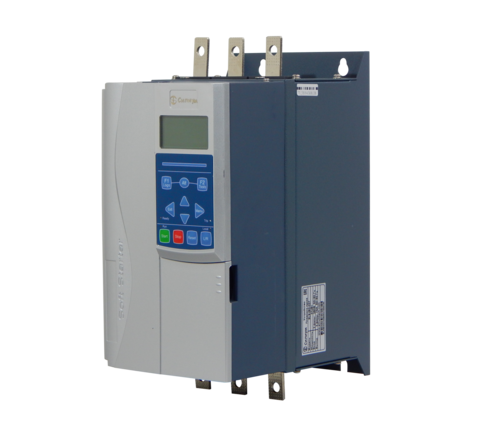

Устройства плавного пуска sl-ib3
Устройства плавного пуска SL-IB3 на напряжение 380(400)В мощностью до 800 кВт с расширенными функциями и встроенным шунтирующим контактором
Описание
Устройства SL-IB3 снабжены не только стандартными функциями по защите двигателя от превышения тока, асимметрии, просадки или превышения напряжения.
Кроме этого, в устройствах предусмотрена массы дополнительных возможностей:
● Подключение датчика температуры обмоток двигателя,
● Питание цепей управления от независимого источника (220-440В), что позволяет выполнять диагностику и настройку устройства без штатного подключения силового напряжения

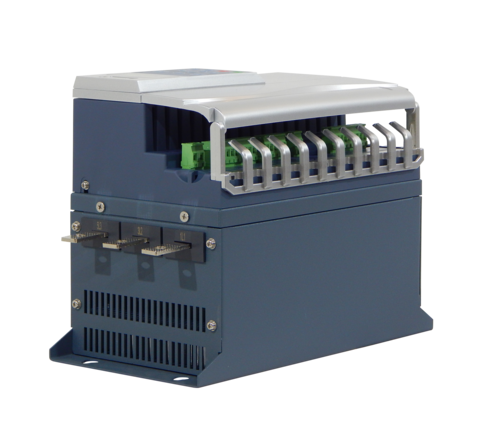

● Возможность горизонтального монтажа, что бывает удобно в случае размещения кабельных вводов и подхода шин через боковые стенки шкафа
● Возможность работы не только по схеме «в линию», но и по схеме «внутри треугольника», что позволяет увеличить в 1,7 раза мощность запускаемого двигателя
● Встроенный интерфейс RS485 Modbus RTU позволяет подключать устройство к промышленной информационной сети для управления и диагностики
● Наличие встроенного шунтирующего контактора снижает тепловыделение, повышает КПД и позволяет устанавливать устройство в шкаф с более низкими требованиями по вентиляции и теплоотводу
Модели
Устройства плавного пуска SL—IB3 на класс напряжения 380 (400)В
Модель | Мощность, КВт | Ток, А | Масса брутто, кг | Габариты, Ш/В/Г, мм |
SL-IB3-015 | 15 | 30 | 6 | 312/160/215 |
SL-IB3-018 | 18 | 37 | 6 | 312/160/215 |
SL-IB3-022 | 22 | 44 | 6 | 312/160/215 |
SL-IB3-030 | 30 | 60 | 6 | 312/160/215 |
SL-IB3-037 | 37 | 75 | 6 | 312/160/215 |
SL-IB3-045 | 45 | 90 | 7 | 312/160/215 |
SL-IB3-055 | 55 | 110 | 7 | 312/160/215 |
SL-IB3-075 | 75 | 150 | 25 | 408/281/260 |
SL-IB3-090 | 90 | 180 | 25 | 408/281/260 |
SL-IB3-115 | 115 | 230 | 25 | 408/281/260 |
SL-IB3-132 | 132 | 264 | 45 | 610/443/290 |
SL-IB3-160 | 160 | 320 | 45 | 610/443/290 |
SL-IB3-200 | 200 | 400 | 45 | 610/443/290 |
SL-IB3-250 | 250 | 500 | 45 | 610/443/290 |
SL-IB3-280 | 280 | 560 | 45 | 610/443/290 |
SL-IB3-315 | 320 | 630 | 45 | 610/443/290 |
SL-IB3-355 | 355 | 710 | 45 | 610/443/290 |
SL-IB3-400 | 400 | 800 | 45 | 610/443/290 |
SL-IB3-450 | 450 | 900 | 105 | 600/831/387 |
SL-IB3-500 | 500 | 1000 | 105 | 600/831/387 |
SL-IB3-630 | 630 | 1200 | 105 | 600/831/387 |
SL-IB3-700 | 700 | 1420 | 105 | 600/831/387 |
SL-IB3-800 | 800 | 1600 | 105 | 600/831/387 |
Устройства плавного пуска SL—IB3 на класс напряжения 660 (690)В
Модель | Мощность, КВт | Ток, А | Масса брутто, кг | Габариты, Ш/В/Г, мм |
SL-IB6-015 | 15 | 22 | 6 | 312/160/215 |
SL-IB6-018 | 18 | 26 | 6 | 312/160/215 |
SL-IB6-022 | 22 | 30 | 6 | 312/160/215 |
SL-IB6-030 | 30 | 37 | 6 | 312/160/215 |
SL-IB6-037 | 37 | 44 | 6 | 312/160/215 |
SL-IB6-045 | 45 | 55 | 7 | 312/160/215 |
SL-IB6-055 | 55 | 70 | 7 | 312/160/215 |
SL-IB6-075 | 75 | 90 | 25 | 408/281/260 |
SL-IB6-090 | 90 | 110 | 25 | 408/281/260 |
SL-IB6-115 | 115 | 132 | 25 | 408/281/260 |
SL-IB6-132 | 132 | 150 | 45 | 610/443/290 |
SL-IB6-160 | 160 | 180 | 45 | 610/443/290 |
SL-IB6-200 | 200 | 230 | 45 | 610/443/290 |
SL-IB6-250 | 250 | 264 | 45 | 610/443/290 |
SL-IB6-280 | 280 | 320 | 45 | 610/443/290 |
SL-IB6-315 | 320 | 390 | 45 | 610/443/290 |
SL-IB6-355 | 355 | 440 | 45 | 610/443/290 |
SL-IB6-400 | 400 | 500 | 45 | 610/443/290 |
SL-IB6-450 | 450 | 560 | 105 | 600/831/387 |
SL-IB6-500 | 500 | 630 | 105 | 600/831/387 |
SL-IB6-630 | 630 | 710 | 105 | 600/831/387 |
SL-IB6-700 | 700 | 800 | 105 | 600/831/387 |
SL-IB6-800 | 800 | 900 | 105 | 600/831/387 |
