Устройства плавного пуска силиум серии em-gj3
Устройства плавного пуска Силиум серии EM-GJ3 заслуженно пользуются популярностью среди наших клиентов из-за  надежности, простоты и невысокой цены.

Устройства плавного пуска применяются в случае если необходимо снизить пусковые токи асинхронных электродвигателей. В случае применения устройств EM-GJ3, кроме этого обеспечивается полный комплекс защит электродвигателя, включая электронную тепловую защиту, защиту от просадок и перенапряжений и перекоса фаз

Описание

Применение устройств плавного пускаEM-GJ3 дает возможность добиться следующих результатов:

● Продление ресурса электродвигателя за счет снижения жестких пусковых нагрузок;
● Снижение нагрузки на электрическую сеть во время запуска мощных электродвигателей;
● Увеличение пропускной способности электросети;
● Снижение нагрузок на трансформатор питающей подстанции;
● Исключение падения напряжения в сети в момент пуска мощных электродвигателей.
● Снижение механических и гидравлических ударов при запуске и останове двигателей.

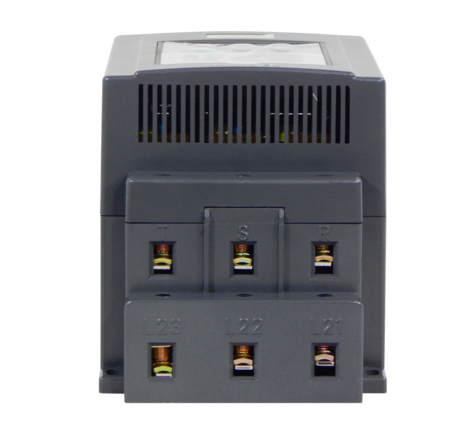

Устройства плавного пуска силиум серии em-gj3

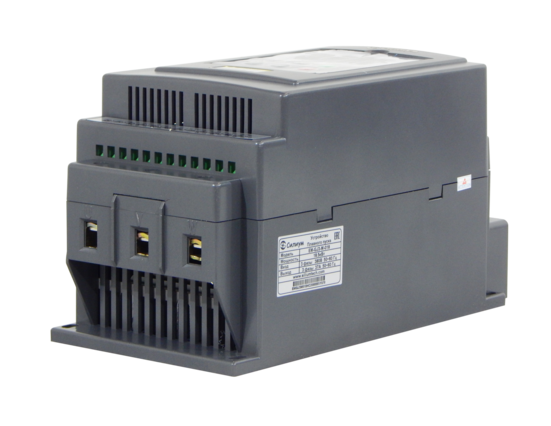

Устройства плавного пуска силиум серии em-gj3

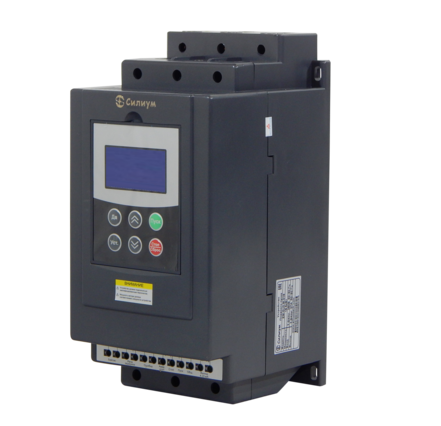

Устройства плавного пуска силиум серии em-gj3

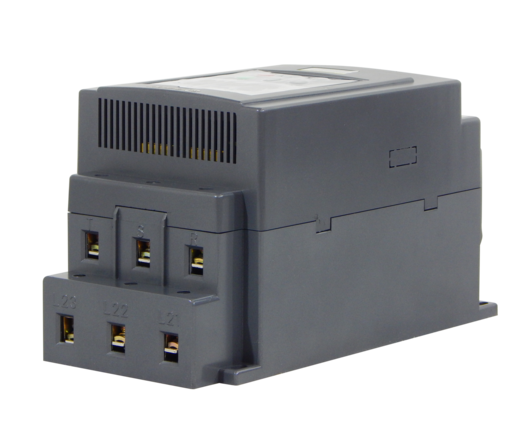

Устройства плавного пуска силиум серии em-gj3
Предлагаемые устройства плавного пуска позволяют реализовать несколько режимов запуска электродвигателей, в том числе:

● Запуск с постепенным повышением напряжения;
● Запуск с постепенным повышением тока;
● Запуск с ограничением пускового тока;
● Запуск рывком (для нагрузок со значительной инертной нагрузкой или силой трения покоя).
Модели
Модель
Мощность, КВт
Ток, А
Масса нетто, кг
Габариты
L/W/H, мм
Установочные размеры
a/b/d, мм
EM-GJ3-015
15
32
5
270/146/160
270/146/160
EM-GJ3-018
18,5
38
5
270/146/160
270/146/160
EM-GJ3-022
22
43
5
270/146/160
270/146/160
EM-GJ3-030
30
60
5
270/146/160
270/146/160
EM-GJ3-037
37
75
5
270/146/160
270/146/160
EM-GJ3-045
45
90
5
270/146/160
270/146/160
EM-GJ3-055
55
110
5
270/146/160
270/146/160
EM-GJ3-075
75
150
5
270/146/160
270/146/160
EM-GJ3-090
90
180
21
525/257/200
525/257/200
EM-GJ3-115
115
230
21
525/257/200
525/257/200
EM-GJ3-132
132
264
21
525/257/200
525/257/200
EM-GJ3-160
160
320
21
525/257/200
525/257/200
EM-GJ3-185
180
370
21
525/257/200
525/257/200
EM-GJ3-200
200
400
21
525/257/200
525/257/200
EM-GJ3-250
250
500
21
525/257/200
525/257/200
EM-GJ3-280
280
560
21
525/257/200
525/257/200
EM-GJ3-320
320
640
32
570/290/255
570/290/255
EM-GJ3-400
400
800
40
595/330/255
595/330/255
EM-GJ3-450
450
900
40
595/330/255
595/330/255
EM-GJ3-500
500
1000
55
665/410/255
665/410/255
EM-GJ3-600
600
1200
55
740/450/300
665/410/255
Характеристики Устройства плавного пуска Силиум em-gj3
Параметр
Описание
Входное питание
3 фазы220В/380В/480ВAC
50/60Hz
Совместимые двигатели
Трехфазный асинхронный электродвигатель типа «беличья клетка».
Частота запуска
Рекомендуется запускать не чаще 20 раз в течение часа.
Режимы управления
(1) Панель управления;
(2) Панель управления + клеммы управления;
(3) Клеммы управления;
(4) Клеммы управления + COMпорт;
(5) Панель управления + клеммы управления + COMпорт;
(6) Панель управления + COMпорт;
(7) COMпорт;
(8) Блокировка пуска и останова.
Режим пуска
(1) Пуск с ограничение по току;
(2) Рампа по напряжению;
(3) Запуск рывком+ ограничение по току;
(4) Запуск рывком + рампа по напряжению;
(5) Рампа по току;
(6) Режим запуска с двойным контуром регулирования.
Режим останова
(1) Плавный останов;
(2) Свободный останов.
Функции защиты
(1)Защита от обрава клемм управления мгновенного останова;
(2) Защита от перегрева устройства плавного пуска;
(3) Защита от превышения времени запуска;
(4) Защит от потери входной фазы;
(5) Защита от потери выходной фазы;
(6) Защита от перекоса фаз;
(7) Защита от превышения тока при разгоне;
(8) Защита от перегрузки при запуске;
(9) Защита от падения напряжение;
(10) Защита от превышения напряжения;
(11)Защита от некорректной установки настроек;
(12) Защита от короткого замыкания;
(13) Автоматический перезапуск;
(14) Защита от некорректного подключения клемм внешнего управления.
Место установки
Хорошо вентилируемые помещения, без пыли и агрессивных газов.
Высота над ур. моря
Ниже 3000м. При использовании устройства на высоте выше 3000м следует предусматривать запас мощности.
Температура
-30 +55oC
Влажность
до 90% без образования конденсата.
Вибрации
<0.5G
Класс защиты
IP20
Охлаждение
Естественное
